Jak sprawdzić pionowość masztu, komina lub wieży za pomocą pomiarów geodezyjnych?

Przy maszcie, kominie albo wieży samo spojrzenie z poziomu gruntu nie mówi praktycznie nic o pionowości konstrukcji. Kilkucentymetrowe wychylenie wierzchołka obiektu o wysokości 40–80 m może być niewidoczne, a jednocześnie mieć znaczenie dla oceny jego geometrii. Z drugiej strony widoczne „pochylenie” na zdjęciu z telefonu może wynikać wyłącznie z perspektywy.

Dlatego pionowość budowli wysmukłych sprawdza się pomiarem geodezyjnym, którego wynikiem nie jest odpowiedź „prosto/krzywo”, lecz konkretna wartość przesunięcia osi konstrukcji na określonych wysokościach. Dobry pomiar pozwala ustalić także kierunek wychylenia i rozdzielić ogólne przechylenie obiektu od lokalnego wygięcia trzonu.

To rozróżnienie jest szczególnie istotne przy kominach przemysłowych, masztach telekomunikacyjnych, wieżach stalowych, wieżach strunobetonowych i konstrukcjach kratowych. W każdym z tych przypadków geometria jest trochę inna, więc nie ma jednej procedury polegającej po prostu na „wycelowaniu tachimetrem w szczyt”.

Co właściwie mierzy geodeta i jak oblicza odchylenie od pionu?

Punktem odniesienia jest teoretyczna pionowa oś obiektu. Jeżeli środek konstrukcji na poziomie fundamentu ma współrzędne X₀, Y₀, to idealnie pionowy obiekt powinien mieć ten sam rzut poziomy osi również 20, 40 czy 70 metrów wyżej.

W praktyce wyznacza się położenie osi albo charakterystycznych punktów konstrukcji na kilku poziomach. Dla każdej wysokości można następnie określić dwie składowe przesunięcia:

• ΔX = Xh – X₀,

• ΔY = Yh – Y₀.

Całkowite odchylenie poziome osi na danej wysokości wynosi:

e = √(ΔX² + ΔY²).

Przykład: jeżeli na wysokości 60 m oś komina jest przesunięta względem osi podstawy o 24 mm w jednym kierunku i 32 mm w drugim, całkowite wychylenie wynosi 40 mm. Wynik można dodatkowo zapisać względnie: 40 mm / 60 m daje około 0,67 mm/m, czyli około 0,67‰.

Sam wynik 40 mm nie przesądza jeszcze, że konstrukcja jest wykonana źle albo niebezpieczna. Dopuszczalną odchyłkę trzeba porównać z dokumentacją projektową, wymaganiami technicznymi właściwymi dla konkretnego typu konstrukcji, specyfikacją wykonania oraz — przy obiekcie eksploatowanym — wynikami wcześniejszych pomiarów. Przyjęcie z automatu jednej granicy typu H/1000 dla każdego masztu, komina i wieży jest błędem. Inne wymagania mogą dotyczyć stalowej wieży kratowej, inne komina żelbetowego, a jeszcze inne konstrukcji technologicznej.

Najwięcej informacji daje nie pojedynczy pomiar wierzchołka, ale profil osi na kilku wysokościach. Przykładowo punkty kontrolne można wyznaczyć na poziomach 0, 15, 30, 45 i 60 m. Jeżeli kolejne punkty układają się prawie na jednej nachylonej linii, mamy do czynienia głównie z przechyleniem osi. Jeśli na wysokości 30–45 m pojawia się wyraźna zmiana kierunku, trzeba brać pod uwagę lokalne wygięcie albo deformację trzonu.

To właśnie dlatego kontrola samego wierzchołka bywa za słaba. Dwie konstrukcje mogą mieć identyczne przesunięcie szczytu o 40 mm, ale zupełnie inną geometrię na wysokości.

Jak wykonuje się pomiar tachimetrem i dlaczego jedno stanowisko zwykle nie wystarcza?

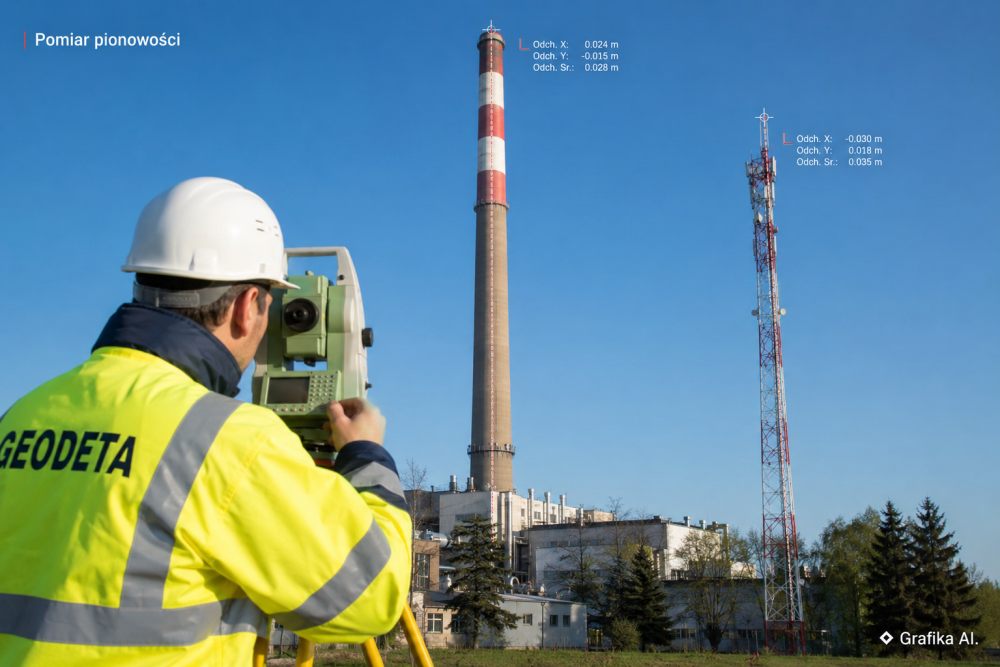

Najczęściej wykorzystuje się tachimetr elektroniczny, którym mierzy się kierunki do charakterystycznych krawędzi, punktów lub osi konstrukcji. Przy obiektach dostępnych optycznie stosuje się również bezlustrowy pomiar odległości. Przy pomiarach wymagających większej precyzji można użyć pryzmatów lub specjalnie założonych punktów kontrolnych.

Kluczowa jest geometria stanowisk.

Dla okrągłego komina geodeta może obserwować lewą i prawą krawędź płaszcza na kilku wysokościach, a następnie na podstawie kierunków wyznaczać położenie osi. W przypadku wieży kratowej częściej mierzy się konkretne elementy konstrukcyjne lub punkty jednoznacznie identyfikowalne w kolejnych seriach.

Pomiar powinien być wykonany przynajmniej z kierunków umożliwiających kontrolę wychylenia w dwóch składowych poziomych. Obserwacja wyłącznie z jednej strony pozwala dobrze zauważyć przesunięcie prostopadłe do linii celowania, ale znacznie gorzej opisuje pełny przestrzenny kierunek wychylenia.

W praktyce przy dokładnym pomiarze stosuje się dwa lub więcej stanowisk, a przy bardziej wymagających obiektach sieć obserwacyjną otaczającą konstrukcję. Stanowiska powinny być stabilne i znajdować się poza strefą, w której można spodziewać się przemieszczeń podłoża związanych z samą konstrukcją.

Typowa kolejność wygląda następująco:

• stabilizacja albo wykorzystanie istniejących punktów osnowy,

• ustawienie i orientacja tachimetru,

• pomiar podstawy lub osi odniesienia,

• obserwacja konstrukcji na kolejnych wysokościach,

• wykonanie pomiarów z następnego stanowiska,

• obliczenie współrzędnych punktów lub osi,

• wyznaczenie ΔX, ΔY, całkowitego wychylenia i jego kierunku,

• zestawienie wyników według wysokości.

W precyzyjnych pracach stosuje się tachimetry o dokładności pomiaru kierunku rzędu 1–5 sekund kątowych, ale sama klasa instrumentu nie gwarantuje poprawnego wyniku. Przy odległości 100 m błąd kierunku równy 5″ odpowiada liniowo około 2,4 mm. Do tego dochodzą błędy celowania, centrowania, identyfikacji krawędzi konstrukcji, drgania powietrza i ruch samego obiektu.

Ten ostatni problem jest często niedoceniany. Wysoki stalowy maszt nie jest nieruchomym słupem. Przy wietrze jego wierzchołek może się przemieszczać podczas kolejnych obserwacji. Jeśli jeden kierunek zmierzono o 9:10, a drugi o 9:40 przy innych podmuchach, część „wychylenia” może być w rzeczywistości chwilowym ugięciem konstrukcji.

Podobnie zachowują się wysokie kominy ogrzewane nierównomiernie przez słońce. Nasłoneczniona strona płaszcza rozszerza się mocniej niż zacieniona, co może powodować termiczne wychylenie trzonu. Pomiar wykonany w pełnym słońcu o 15:00 nie zawsze jest więc bezpośrednio porównywalny z serią wykonaną rano przy zachmurzeniu.

Dlatego przy monitoringu okresowym dobrze utrzymywać możliwie podobne warunki obserwacji: podobną porę dnia, geometrię stanowisk i sposób celowania. Jeżeli wyniki mają być porównywane rok do roku, jeszcze ważniejsze jest zachowanie tych samych punktów odniesienia.

Jak interpretować wynik i kiedy potrzebny jest monitoring zamiast jednego pomiaru?

Najczęstszy błąd pojawia się już po zejściu geodety z terenu: inwestor dostaje informację, że „wierzchołek jest przesunięty o 55 mm” i próbuje na tej podstawie ocenić stan techniczny konstrukcji.

To za mało.

Raport z pomiaru powinien pokazywać przynajmniej wysokość obserwowanego poziomu, składowe odchylenia, wartość wypadkową i kierunek wychylenia. Przy pomiarze wielopoziomowym bardzo przydatny jest wykres pokazujący przebieg osi obiektu.

Przykładowe zestawienie może wyglądać tak:

• 10 m — odchylenie 6 mm,

• 20 m — 13 mm,

• 30 m — 19 mm,

• 40 m — 28 mm,

• 50 m — 37 mm,

• 60 m — 45 mm.

Taki przebieg sugeruje zasadniczo regularną zmianę położenia osi. Znacznie bardziej podejrzany byłby układ 6, 12, 18, 39, 42 i 46 mm. Skok pomiędzy 30 a 40 m jest sygnałem, że trzeba sprawdzić konkretny fragment konstrukcji i wykluczyć zarówno deformację, jak i błąd pomiaru.

Przy podejrzeniu zmiany stanu konstrukcji ważniejsza od pojedynczego odchylenia bywa różnica pomiędzy kolejnymi seriami pomiarowymi. Jeżeli w 2024 r. wierzchołek znajdował się 28 mm od osi odniesienia, w 2025 r. 31 mm, a w 2026 r. 54 mm i zmiana zachodzi w podobnym kierunku, pojawia się trend, który wymaga wyjaśnienia.

Nie oznacza to jeszcze automatycznie awarii. Najpierw trzeba sprawdzić:

• czy wykorzystano tę samą osnowę,

• czy punkty odniesienia pozostały stabilne,

• czy pomiar wykonano tą samą metodą,

• jaka była niepewność obu serii,

• czy warunki termiczne i wiatrowe były porównywalne,

• czy konstrukcja nie była w międzyczasie remontowana albo regulowana.

Dopiero później ma sens interpretowanie różnicy jako rzeczywistego przemieszczenia.

Przy obiektach wymagających okresowego badania przemieszczeń osnowa powinna być przygotowana tak, aby możliwe było wykonanie pomiaru pierwotnego oraz kolejnych pomiarów w tym samym układzie odniesienia. To jedna z ważniejszych rzeczy do ustalenia przed pierwszą serią. Źle założona osnowa potrafi po kilku latach całkowicie odebrać wartość porównawczą archiwalnym wynikom.

Jednorazowy pomiar jest wystarczający przede wszystkim wtedy, gdy chodzi o odbiór geometrii po wykonaniu obiektu, kontrolę po montażu albo sprawdzenie zgłoszonego problemu. Monitoring seryjny ma większy sens, gdy obserwuje się zmianę położenia w czasie, obiekt jest szczególnie odpowiedzialny technicznie albo wcześniejsze kontrole pokazały tendencję do narastania odchylenia.

Przy wyborze wykonawcy nie należy kierować się wyłącznie tym, kto ma nowszy tachimetr. Ważniejsze pytania brzmią: jak zostanie zdefiniowana oś obiektu, z ilu stanowisk będzie wykonany pomiar, na ilu wysokościach zostanie wyznaczona geometria i w jaki sposób będzie można powtórzyć pomiar za rok lub dwa lata.

Specjalistyczne pomiary pionowości są zwykle wyceniane indywidualnie. Koszt zależy mocniej od wysokości i dostępności obiektu, liczby poziomów obserwowanych, wymaganej dokładności, możliwości rozstawienia stanowisk oraz zakresu opracowania niż od samego czasu pracy tachimetru. Prosty obiekt dostępny z kilku stron jest zdecydowanie łatwiejszy do pomierzenia niż czynny komin przemysłowy otoczony instalacjami, gdzie część kierunków obserwacyjnych jest zasłonięta.

Najbardziej irytującym problemem na takich zleceniach często nie jest sam instrument, lecz brak dobrej widoczności konstrukcji. Drzewa, hale, rurociągi, ogrodzenia technologiczne czy brak możliwości wejścia na sąsiednią działkę potrafią zniszczyć optymalną geometrię pomiaru. Wtedy czasami trzeba zakładać dodatkowe stanowiska, stosować inne punkty konstrukcji albo połączyć tachimetrię ze skaningiem laserowym. Skaner dobrze odwzorowuje kształt powierzchni, ale nie eliminuje potrzeby stabilnego układu odniesienia — ogromna chmura punktów nie naprawi źle zdefiniowanej osi.

Przy zlecaniu takiej pracy dobrze przekazać wykonawcy projekt konstrukcji, wysokość obiektu, wcześniejsze wyniki kontroli oraz informację o dostępie do terenu. Dzięki temu metoda pomiaru może zostać dobrana przed przyjazdem ekipy, a nie improwizowana pod masztem.

Więcej informacji na: https://www.horyzontgeodezja.pl

FAQ — najczęstsze pytania o pomiar pionowości masztów, kominów i wież

Czy pionowość wysokiego masztu można wiarygodnie sprawdzić poziomicą lub pionem budowlanym?
Nie. Takie narzędzia mogą służyć do kontroli niewielkich elementów podczas montażu, ale nie określą przestrzennego położenia osi wysokiej konstrukcji. Przy kilkudziesięciometrowym obiekcie potrzebny jest pomiar geodezyjny odniesiony do stabilnych punktów.

Czy wystarczy zmierzyć tylko wierzchołek konstrukcji?
Do bardzo uproszczonej kontroli można porównać podstawę i wierzchołek, ale nie pokaże to lokalnego wygięcia trzonu. Jeśli trzeba ocenić geometrię konstrukcji, pomiar wykonuje się na kilku poziomach.

Czy tachimetr bezlustrowy wystarczy?
Często tak, szczególnie gdy powierzchnia jest dobrze widoczna i daje stabilny sygnał. Przy wyższych wymaganiach dokładności, trudnej geometrii albo monitoringu wieloletnim korzystniejsze mogą być odpowiednio stabilizowane punkty lub pryzmaty.

Czy można sprawdzić pionowość skanerem laserowym 3D?
Tak. Chmura punktów pozwala bardzo dokładnie odwzorować powierzchnię trzonu i dopasować do niej oś geometryczną. Skaning jest szczególnie użyteczny przy kominach i konstrukcjach o skomplikowanym kształcie, ale wymaga poprawnego georeferencjonowania i zwykle generuje więcej danych do opracowania niż klasyczny pomiar tachimetryczny.

Czy GNSS nadaje się do takiego pomiaru?
Może być częścią metody, np. przy punktach dostępnych na konstrukcji lub budowie osnowy, ale nie jest automatycznie najlepszym rozwiązaniem do wyznaczania osi całego trzonu. Przy kontroli różnic rzędu kilku milimetrów klasyczna precyzyjna tachimetria często daje bardziej kontrolowalną geometrię pomiaru.

Czy każdy komin ma dopuszczalne wychylenie H/1000?
Nie należy przyjmować takiej wartości bez sprawdzenia dokumentacji właściwej dla konkretnego obiektu. Kryterium odbioru lub oceny musi wynikać z projektu, specyfikacji wykonania, właściwych norm i zasad kontroli danej konstrukcji.

Jak często powtarzać pomiar?
Nie istnieje jeden interwał właściwy dla wszystkich wież, masztów i kominów. Termin wynika z dokumentacji obiektu, zaleceń kontroli technicznej, wyników poprzednich obserwacji i stanu konstrukcji. Jeżeli kolejne serie pokazują narastające przemieszczenie, odstęp między kontrolami może wymagać skrócenia.

Czy geodeta może na podstawie pomiaru stwierdzić, że wieża jest bezpieczna?
Pomiar geodezyjny określa geometrię i jej zmiany. Ocenę bezpieczeństwa konstrukcji wykonuje się z uwzględnieniem projektu, obciążeń, stanu materiału, połączeń, fundamentów i innych danych technicznych. Wynik geodezyjny jest ważnym wejściem do takiej oceny, ale jej nie zastępuje.

Od czego zacząć, gdy podejrzewamy wychylenie konstrukcji?
Najpierw trzeba ustalić stabilny układ odniesienia i sprawdzić, czy istnieją wcześniejsze pomiary wykonane w sposób umożliwiający porównanie. Dopiero potem należy mierzyć kolejne poziomy trzonu. Najgorszym pierwszym ruchem jest pomiar wyłącznie wierzchołka z przypadkowego stanowiska — dostarcza jednej liczby, ale nie odpowiada na najważniejsze pytanie: czy przesunęła się cała oś, wygiął się fragment konstrukcji, czy zmienił się jedynie sposób pomiaru.
